7 Element Qubical Quad From Sabah


Artikel saya mengenai Qubical Quad telah menarik perhatian 9m6wst/James Wong untuk berkongsi pengalaman beliau homebrew antenna quad emm..lagi grand projek beliau kalau saya cuma sekadar 4 element beliau telah sukses dengan quad 7 element.
Kepada Wong ribuan terima kasih diucapkan atas pengkongsian pengalaman/idea/photo qubical quad untuk dikongsi bersama,kepada rakan-rakan yang mempunyai idea atau apa-apa homebrew berkaitan dengan ham silalah email kepada saya untuk saya paparkan di blog ini untuk dikongsi bersama.

Saya paste dan copy catatan beliau di bawah semoga ianya dapat membantu mereka yang selama ini tercari-cari idea untuk homebrew antenna quad lebih daripada 4 element.

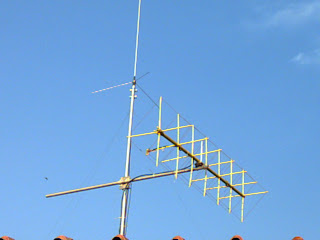

Butiran Quad Antenna saya:

7 Element
ABS Double Layer BOOM 20mm tebal(tahan kepada segala cuaca)
Speader terdiri dari kaki bendera kereta(sebab tahan segala cuaca).
Element menggunakan 14 AWG wayar berenamel.
Resonant pada 147.150MHZ input kepada repeater 9M6RBK di gunung kinabalu 350KM Pandangan Garis Lulus dari Stesyen saya di Lahad Datu.
Gain dalam 13.5dbi
Impedance matching dengan quarter wave 75ohm(RG11) series matching.
SWR 1.1

Sudah berada di atas bumbung dekat dua tahun masih beraksi dengan baik trigger repeater.



TU 73 de 9M6WST.
